详解开关电容多谐振荡器电路及其波形分析

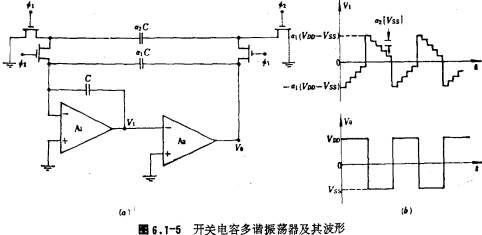

利用开关电容电路也可设计开关电容多谐振荡器,其电路如图6.1-5a所示。运放A1、A2与电容a1C构成正反馈回路,A1为积分器,A2为比较器。若比较器输出电压Vo限幅于负电源Vss时,开关电容a2C在每一时钟周期中,向积分电容C馈送正电荷image.png,这样,运放A1输出电压V1相应减小阶梯电压a2lVssl(见图6.1-5b)。如果下降到V1<0时,则image.png比较器输出电压Vo跳到正电源VDD,这时,耦合电容a1C向积分电容C馈送正电荷image.pngimage.png,使V1下跳a1(VDD-VSS)。此后每一时钟周期内a2C向积分电容C馈送负电荷-a2VDD,使V1产生正阶梯a2VDD。若上升到V1>0,则Vo跳到负电源Vss。上述过程继续重复。

开关电容多谐振荡器电路

若a2《 a1,Vss=-VDD,此电路的振荡须率为

开关电容多谐振荡器电路

式中fcx是时钟频率。

由(6.1-7)式可知,图6.1-5a电路可作为分频电路。
