ICM7555时基内部电路图及其功能分析

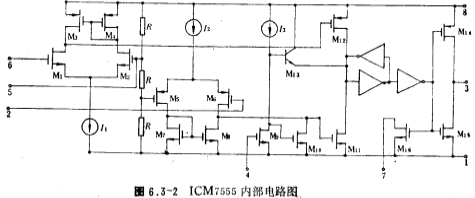

ICM7555内部电路图如图6.3-2所示。对应于图6.3-1，我们可以看出，图中M1~M4构成比较器1；M5~M8构成比较器2：M9~M13及倒相器组成R-S触发器；M16为放电管；M10~M15为互补输出级电路；3个100千欧姆电阻构成分压电路，其分压电压分别加在比较器1的倒相输入端和比较器2的同相输入端。

ICM7555时基电路具有多种功能，不仅可作为单稳态触发器和延时电路，还可作为多谐振荡器、分频器、电压一频率转换器和频率-电压转换器等，应用十分广泛。ICM7555内部电路图。下面介绍ICM7555构成的多谐振荡器（图6.3-3a），图6.3-3a多谐振荡器与单稳态触发器（图6.3-1）在电路结构上的不同之处在于放电回路中接入定时电阻，此外，其触发端2与阈值端6接在一起，一旦接通电源，定时电容CT两端的电压Vc为零，此时触发器被置位（S=1，R=0），R-S触发器输出端Q为高电平，电路输出端也为高电平，图6.3-3a中放电管截止，电源电压VDD通过电阻和向电容CT充电，使电容两端的电压Vc逐渐上升，当Vc上升到时，比较器1输出电压由低电平变为高电平，R-S触发器被复位，输出端电压由高电平变为低电平。ICM7555内部电路图。此时，由于放电管M1导通，电容CT上的电荷通过放电，当Vc下降到时，比较器2的输出电压由低电平变为高电平，R-S触发器又一次被置位，输出端的电压由低电平变为高电平。这样周而复始就获得多谐振荡器的振荡波形，如图6.3-3b所示。根据充放电方程式，脉冲宽度T1、T2可分别表示为

由上式，得振荡频率fo为

振荡波形的占空比为

由上式可知，占空比总大于50%；为使振荡波形接近于方波，应远大于。
