CMOS DRAM外围电路分类及基础电路分析

外围电路分为两类：

1、没有时序要求的电路采用最简单的全静态电路，例如行地址预译码器，见图3.38。

2、有时序要求的电路采用有时钟控制的静态电路。按照控制方式不同，又可分成三类：

（1）时钟控制驱动

如图3.39所示的列译码器电路，要求在灵敏放大后开始工作，因此用时钟ф_d进行控制。平时ф_d为高电平，列译码器不工作。当灵敏放大后，ф_d为低电平，列译码按静态方式工作。

（2）时钟控制采样

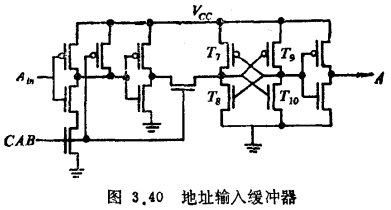

用时钟控制传输门的开闭来完成外来信息的采样，再由静态触发器来锁存采样的信息。图3.40所示的地址输入缓冲器是这类电路的一个典型例子。时钟CAB控制传输门采样输入地址Ain，T7~T10组成静态锁存器使电路静态化，避免A点成为靠电容存储电荷来保持电平的动态结点。

（3）时钟控制信号传输

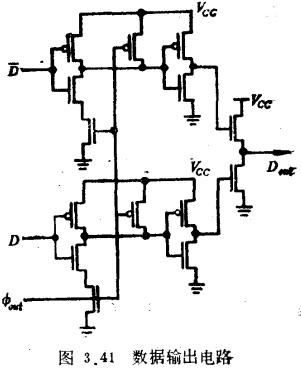

CMOS DRAM的外围电路大量采用这类电路，以便满足电路工作的时序要求。如图3.41所示的输出缓冲器，当输出控制信号ф_out为低电平时，Dout为高阻态输出，当ф_out为高电平时数据D被缓冲输出。

消除自举对短沟VLSI DRAM是很必要的，因为在自举结点上的高电平超过电源电压好几伏，会增强热电子效应和次开启漏电，这正是NMOS VLSI的难题。而CMOS无需自举，相对NMOS DRAM而言，是一重要优点。
