摘要：板子上的功率MOS管是否能持续安全工作，是设计者最担心的问题。炸机、用着用着就坏了、莫名其妙MOS管就炸了，遇到这些真是又怕又恨，可到底是哪里出问题了呢？这一切其实都和SOA有关。

我们知道开关电源中MOSFET、IGBT是最核心也是最容易烧坏的器件。开关器件长期工作于高电压大电流状态，承受着很大的功耗，一但过压或过流就会导致功耗大增，晶圆结温急剧上升，如果散热不及时，就会导致器件损坏，甚至可能会伴随爆炸，非常危险。

熟悉和正确使用SOA，可以极大限度地提高开关器件的稳定性和延长使用寿命。

一、什么是SOA？

SOA（Safe operating area）是指安全工作区，由一系列限制条件组成的一个漏源极电压V_DS和漏极电流I_D的二维坐标图，开关器件正常工作时的电压和电流都不应该超过该限定范围。

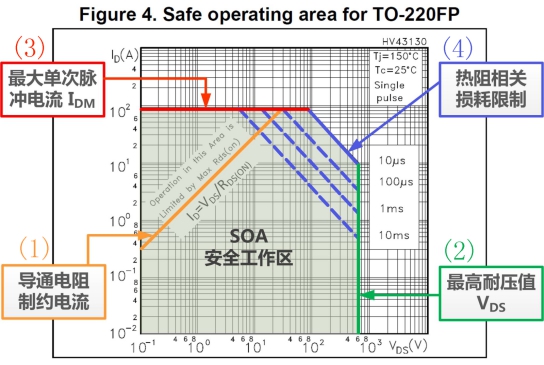

图1SOA曲线示意图

对于功率半导体器件，能够安全、可靠地进行工作的电流和电压范围，称为安全工作区，超过此范围的电流和电压工作时器件会发生损坏，容易引发电力电子装置破坏性问题。任何功率半导体器件都需要给出安全工作区，一方面衡量器件的性能，同时为正确使用器件和设计电路参数提供依据。

开关器件的数据手册中几乎都能找到SOA的身影。

二、SOA相关要点

SOA的限定范围通常由最大漏极电流I_D(max)或最大漏极脉冲电流I_DM、 最大漏源电压V_D(MAX)、最大允许耗散功率P_D(MAX)或最大脉冲耗散功率P_DM、导通电阻R_DS(on)共同决定的。

功率MOSFET的安全工作区SOA曲线，通常有4条边界组成，分别说明如下：

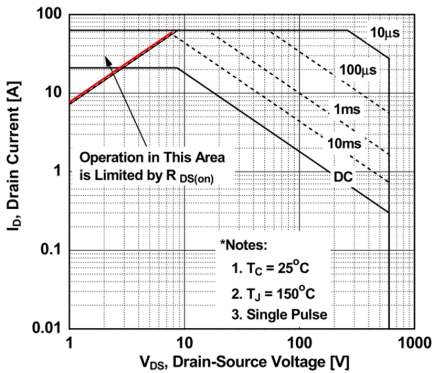

1)安全工作区SOA曲线左上方的边界斜线，受功率MOSFET的导通电阻R_DS(ON)限制。

图2SOA受RDS(ON)的限制

因为在固定的V_GS电压和环境条件下，功率MOSFET的R_DS(ON)是固定的，因此这条斜线的斜率为。则V_DS与I_D对应关系如下式：

在MOSFET的数据手册中，可以找到R_DS(ON)值的定义和范围，如下图所示：

图3数据手册中的RDS(ON)

2)安全工作区SOA曲线最右边的垂直边界，是受最大的漏源极电压BV_DSS的限制，即漏源击穿电压。

图4SOA受BVDSS的限制

漏源击穿电压BV_DSS限制了器件工作的最大电压范围，在功率MOSFET正常工作中，若漏极和源极之间的电压过度增高，PN结反偏发生雪崩击穿，为保障器件安全，在关断过程及其稳态下必须承受的漏极和源极间最高电压应低于漏源击穿电压BV_DSS。

漏源击穿电压BV_DSS是功率MOSFET数据表中所标称的最小值。如下图所示：

图5数据手册中的BVDSS

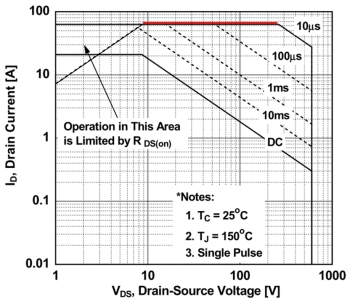

3)安全工作区SOA曲线最上面水平线，受最大的脉冲漏极电流I_DM（或连续漏极电注I_D）的限制。

图6SOA受IDM的限制

有些SOA曲线会分别标注DC和脉冲模式下的曲线，需要注意的是I_DM是脉冲工作状态的最大电流，通常最大漏极脉冲电流I_DM为连续漏极电流I_D的3到4倍，因此脉冲电流要远高于连续的直流电流。I_DM和I_D在数据手册中的定义如下：

图7数据手册中的ID和IDM

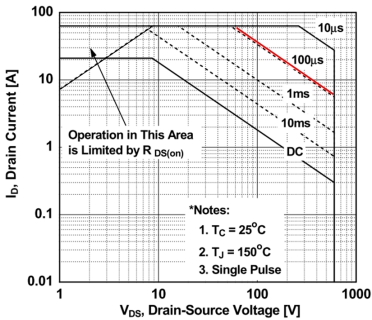

4)安全工作区SOA曲线右上方平行的一组斜线，是DC和不同的单脉冲宽度下功率损耗的限制。

图8SOA受功率损耗的限制

MOSFET的数据表中通常都提供了P_D值，P_D值为DC直流状态下的最大损耗功率，如下图所示：

图9数据手册中的PD

不同脉冲宽度下的最大损耗功率P_DM通常需要计算得到。

DC时的最大损耗功率P_D的计算公式为

其中T_jmax为最大结温，T_C为壳温，为稳态热阻，这三个值在数据手册中都可以查到。

不同脉冲宽度时的脉冲耗散功率P_DM的计算公式为

其中T_jmax为最大结温，T_C为壳温， 为归一化瞬态热阻系数，为稳态热阻。可以在MOSFET的数据手册中的脉冲宽度与的曲线图中查到，因此可以通过脉冲宽度来计算出P_DM。

图10脉冲宽度与归一化瞬态热阻关系图

三、SOA注意事项

功率MOSFET数据手册中，相关极限参数和安全工作区SOA曲线都是基于工作温度T_C=25 ℃下的计算值。

例如，一款MOS管的BV_DSS为600V，但这个600V是在25℃的值，如果工作在-25℃时，则BV_DSS可能只有550V。如下图所示：

图11不同温度下的BVDSS

在实际的工作中，功率MOSFET的T_C温度，绝对不可能为25 ℃，通常远远高于25 ℃，因此在实际设定和使用SOA时，一定要根据实际条件来对SOA限定条件进行修正和降额。

例如，在不同的工作温度、不同的脉冲电流或脉冲宽度条件下，R_DS(ON)的值都会不同。在功率MOSFET的数据手册中通常都提供了温度-R_DS(ON)的特征曲线图，如下图所示：

图12温度-RDS(ON)关系图

从R_DS(ON)与温度的关系曲线可见，当结温从25℃升高到110℃，导通电阻提高了一倍，温度越高，R_DS(ON)所限制的安全工作区缩小，所以在实际应用中需要用特定工作环境下的导通电阻限定安全工作区。

同样，I_D(max)、V_D(MAX)和P_D(MAX)都需要根据实际工作的环境条件进行降额和修正。

四、SOA实测

示波器的SOA测试应用非常简单，使用电压、电流探头正常测试开关管的V_DS和I_DM，打开SOA分析功能，对照数据手册的SOA数据设置好示波器的SOA参数即可。

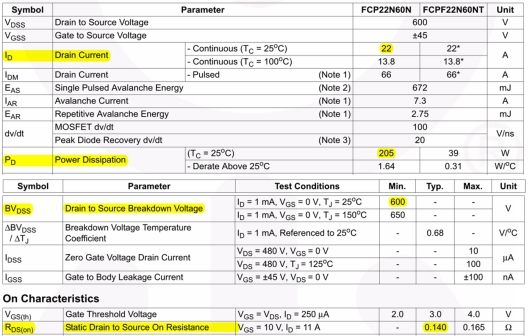

以FCP22N60N这款MOSFET为例，我们查看数据手册，连续工作模式的相关参数如下：

图13FCP22N60N数据手册

我们来设置示波器的SOA参数， BV_DSS对应于“电压限定值”， I_D对应于“电流限定值”，P_D对应于“功率限定值”，R_DS(ON)对应于“Rds(on)限定值”，同时设置合适的电压电流坐标范围（即电压电流最大值和最小值），参数设置界面如下图所示：

图14参数设置界面

示波器生成的SOA模板，可以与MOSFET数据手册中的相应条件的SOA进行对比，如下图所示。当然在实际使用中，还是需要根据当前环境和工作条件对SOA限定区域条件进行降额和修正。

图15SOA模板与数据手册中SOA对比

ZDS4000示波器的最新的SOA功能还提供了如下测试功能：

Ø创新性地支持脉冲宽度Tp的参数设置，测试时会判定脉冲宽度是否达到Tp时间值；

Ø支持导通电阻Rdson的参数设置，影响SOA模板的内阻限定区域；

Ø支持连续测试，并统计通过及失败的总数次，该模式可用于连续烤机测试；

Ø支持触碰（波形超出安全区域）停止、自动截图、声音提示操作；

Ø安全工作区可通过电压、电流、功率限制设定，也可通过多坐标点自定义设定；

Ø安全工作区支持对数坐标和线性坐标显示。

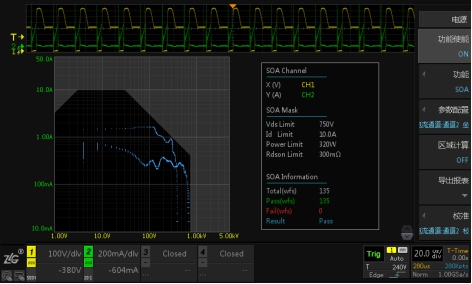

图16示波器SOA实测
