场效应管可以分成两大类：一类是结型场效应管(JFET)，

                                      一类是绝缘栅场效应管(MOSFET)。

　　MOS管种类

　　MOS管共有3个脚，栅极G，漏极D，源极S，通常情况下，MOS管的衬底是跟S极在管子内部是连接在一起的，而且，MOS管的D极和S极之间一般会有一个寄生二极管，所以，你见到的MOS管的符号通常是画成下面这样的。

　　MOS管符号

　　仔细观察的朋友可以发现，无论是N沟道还是P沟道，寄生二极管的方向总是跟箭头的方向是一致的。其实在一般使用中，更多是使用N沟道增强型或者P沟道增强型MOS管，耗尽型的管子是比较少使用到的。那么，如何使用MOS管做电子开关?比如用来驱动LED?先来两个图。

　　MOS管简单应用

　　一般认为MOS管导通是不需要电流，只要UGS提供一定的电压就可以导通了。对于N沟道增强型的MOS管，当UGS大于一定值时就会导通，这里所说的“一定值”是指开启电压UGS(th)，N沟道增强型UGS(th)一般是2~4V之间。

　　对于P沟道增强型的MOS管，当UGS小于一定值时就会导通，P沟道增强型UGS(th)一般是-2~-4V之间。

　　如果UGS达不到相应的电压值，MOS就无法导通，所以说MOS管是电压控制型元件。可能会有朋友问，电路图中的电阻Rgs有什么作用?

　　是这样的，在MOS管内部结构里，G极与D极、S极实际上是有一层绝缘层二氧化硅进行隔离的，这就相当于存在一个电容器。

一、认识米勒电容

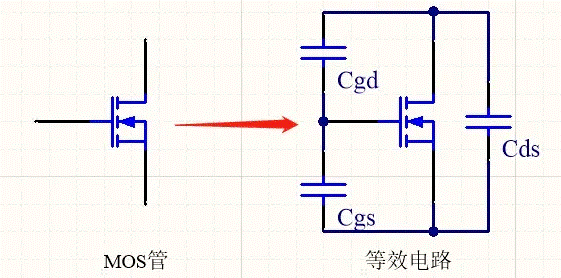

如图，MOS管内部有寄生电容Cgs，Cgd，Cds。因为寄生电容的存在，所以给栅极电压的过程就是给电容充电的过程。

其中：

输入电容Ciss=Cgs+Cgd，
输出电容Coss=Cgd+Cds，
反向传输电容Crss=Cgd，也叫米勒电容。

然而，这三个等效电容是构成串并联组合关系，它们并不是独立的，而是相互影响，其中一个关键电容就是米勒电容Cgd。这个电容不是恒定的，它随着栅极和漏极间电压变化而迅速变化，同时会影响栅极和源极电容的充电。

二、理解米勒效应

米勒效应是指MOS管g、d的极间电容Crss在开关动作期间引起的瞬态效应。

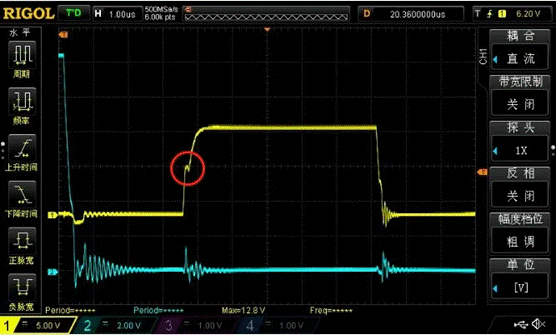

可以看成是一个电容的负反馈。在驱动前，Crss上是高电压，当驱动波形上升到阈值电压时，MOS管导通，d极电压急剧下降，通过Crss拉低g脚驱动电压，如果驱动功率不足，将在驱动波形的上升沿阈值电压附近留下一个阶梯，如下图。

有时甚至会有一个下降尖峰趋势平台，而这个平台增加了MOS管的导通时间，造成了我们通常所说的导通损耗。

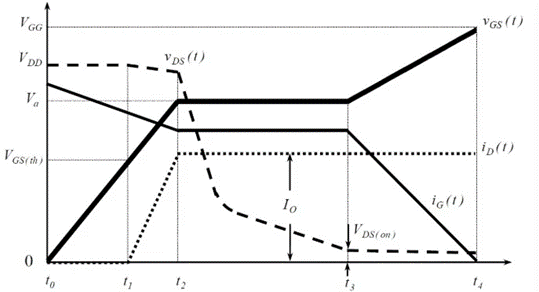

三、MOS管的开通过程

①t0—t1阶段

这个过程中，驱动电流ig为Cgs充电，Vgs上升，Vds和Id保持不变。一直到t1时刻，Vgs上升到阈值开启电压Vg(th)。在t1时刻以前，MOS处于截止区。

②t1—t2阶段

t1时刻，MOS管就要开始导通了，也就标志着Id要开始上升了。这个时间段内驱动电流仍然是为Cgs充电，Id逐渐上升，在上升的过程中Vds会稍微有一些下降，这是因为下降的di/dt在杂散电感上面形成一些压降。

从t1时刻开始，MOS进入了饱和区。在饱和有转移特性：Id=Vgs*Gm。其中Gm是跨导，只要Id不变Vgs就不变。Id在上升到最大值以后，而此时又处于饱和区，所以Vgs就会维持不变。

③t2—t3阶段

从t2时刻开始，进入米勒平台时期，米勒平台就是Vgs在一段时间几乎维持不动的一个平台。此时漏电流Id最大。且Vgs的驱动电流转移给Cgd充电，Vgs出现了米勒平台，Vgs电压维持不变，然后Vds就开始下降了。

④t3~t4阶段

当米勒电容Cgd充满
电时，Vgs电压继续上升，直至MOS管完全导通。

以上是MOS管开通的四个过程。

所以在米勒平台，是Cgd充电的过程，这时候Vgs变化很小，当Cgd和Cgs处在同等水平时，Vgs才开始继续上升。

四、米勒效应能避免吗？

由上面的分析可以看出米勒平台是有害的，造成开启延时，导致损耗严重。但因为MOS管的制造工艺，一定会产生Cgd，也就是米勒电容一定会存在，所以米勒效应不能避免。

目前减小 MOS 管米勒效应的措施如下：

1. 提高驱动电压或者减小驱动电阻，目的是增大驱动电流，快速充电。但是可能因为寄生电感带来震荡问题；
2.ZVS 零电压开关技术是可以消除米勒效应的，即在 Vds 为 0 时开启沟道，在大功率应用时较多。
