在电源设计和驱动电路中，MOS管扮演着关键角色，因其开关特性而被广泛使用。无论是N型还是P型MOS管，其工作原理都基于栅极电压控制漏极电流的原理。MOS管作为压控器件，通过栅极电压调整其特性，避免了像三极管开关时的电荷存储效应，因此在开关应用中，MOS管的响应速度比三极管更快。其基本工作原理如图1所示。

图1 MOS管的工作原理

在开关电源中，我们常见的是MOS管的漏极开路电路，如图2所示，这种电路使得负载不受负载电压影响，能实现理想的开关功能。然而，MOS管在开关电源中的应用需要它周期性地导通和关断，如在DC-DC电源的降压转换器中，MOS管通过交替存储和释放能量，频率越高，磁性元件的尺寸可减小。

电路设计是影响MOS管发热的一个重要因素，如果设计不当，如MOS管工作在非开关状态，特别是N-MOS和P-MOS所需的栅极电压偏差较大，可能导致功率消耗和发热。此外，频率过高或散热不足也会导致MOS管发热增加。正常工作时，MOS管的最小传导损耗是我们关注的重点，RDS(ON)参数对此有直接影响，它与栅极电压和通过的电流有关。

选择合适的MOS管，充分考虑其功率等级和内阻，以避免开关阻抗过大，也能有效防止过热。总的来说，MOS管的散热设计、电路设计和选型都是确保其在开关应用中稳定运行、减少发热的关键要素。

扩展资料

mos管是金属(metal)—氧化物(oxid)—半导体(semiconductor)场效应晶体管，或者称是金属—绝缘体(insulator)—半导体。MOS管的source和drain是可以对调的，他们都是在P型backgate中形成的N型区。在多数情况下，这个两个区是一样的，即使两端对调也不会影响器件的性能。这样的器件被认为是对称的。

小电流mos管发热分析

mos管，做电源设计，或者做驱动方面的电路，难免要用到MOS管。MOS管有很多种类，也有很多作用。做电源或者驱动的使用，当然就是用它的开关作用。

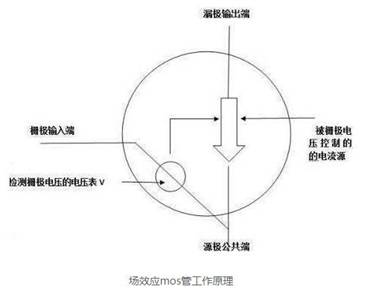

无论N型或者P型MOS管，其工作原理本质是一样的。MOS管是由加在输入端栅极的电压来控制输出端漏极的电流。MOS管是压控器件它通过加在栅极上的电压控制器件的特性，不会发生像三极管做开关时的因基极电流引起的电荷存储效应，因此在开关应用中，MOS管的开关速度应该比三极管快。其主要原理如图：

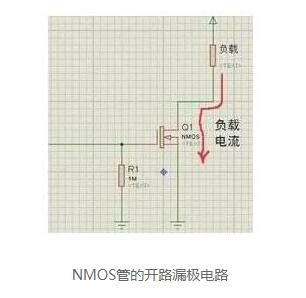

在开关电源中常用MOS管的漏极开路电路，如图2漏极原封不动地接负载，叫开路漏极，开路漏极电路中不管负载接多高的电压，都能够接通和关断负载电流。是理想的模拟开关器件。这就是MOS管做开关器件的原理。当然MOS管做开关使用的电路形式比较多了。

在开关电源应用方面，这种应用需要MOS管定期导通和关断。比如，DC-DC电源中常用的基本降压转换器依赖两个MOS管来执行开关功能，这些开关交替在电感里存储能量，然后把能量释放给负载。我们常选择数百kHz乃至1MHz以上的频率，因为频率越高，磁性元件可以更小更轻。在正常工作期间，MOS管只相当于一个导体。因此，我们电路或者电源设计人员很关心的是MOS的很小传导损耗。

我们经常看MOS管的PDF参数，MOS管制造商采用RDS（ON）参数来定义导通阻抗，对开关应用来说，RDS（ON）也是很重要的器件特性。数据手册定义RDS（ON）与栅极（或驱动）电压VGS以及流经开关的电流有关，但对于充分的栅极驱动，RDS（ON）是一个相对静态参数。一直处于导通的MOS管很容易发热。另外，慢慢升高的结温也会导致RDS（ON）的增加。MOS管数据手册规定了热阻抗参数，其定义为MOS管封装的半导体结散热能力。RθJC的很简单的定义是结到管壳的热阻抗。
