12V汽车电池电压指示器电路

12V汽车电池电压指示器电池电指示器能鉴别电池的供电能力，检验汽车发屯机及调节器的效率，本电路可替代线圈式电小表，当电池电压分于10V时、三极管 V2、V3、V4 截止，LED2、IFD3都不亮，但VI导通，LED1亮、当电池电压上升到IIV时，Z1通，V2通，LED2亮。这时，V2集电极和发射极之间的电压还能使V!保持导通，所以LEDI仍亮着:当电池电压上升到12V时，VI截止，IE熄灭，电池电压继续上升到13V时，稳压管2也导通，电源电池一)经过Z2、R7供给 V3、V4基极电流，V3、V4导通,IFD3元电池电1等于14V时,V3饱和导通,其饱和压降才零点几伏，故这时LED2熄火

本电路可采用不同稳压伯的稳乐管来修正不同的电压值:本图中显示范围为10~14V

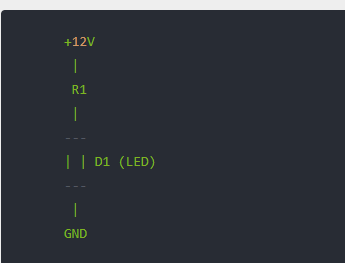

这个电路使用了一个电阻和一个LED来指示电池电压。以下是各个元件的作用：

• +12V：连接到12V汽车电池的正极。
• R1：电阻，用来限制电流流过LED。
• D1：LED，当电池电压在某个阈值以上时，LED会点亮，指示电压正常或高。
• GND：连接到12V汽车电池的负极。

这个电路的基本原理是，根据LED的特性，当一定电压的正向电流通过时，LED会发光。通过选择合适的电阻值(R1)，可以确保电流适度，并保护LED免受损坏。

需要注意的是，这只是一个简单的示例电路，并不考虑电池电压变化范围或精确度。实际上，你可能需要更复杂的电路或使用集成电路，以实现更准确和可靠的电池电压指示。

在实际应用中，为了稳定电压并提高精确度，通常会涉及更多的电子元件，如操作放大器、比较器、参考电压源和适当的过压/低压保护电路。这些元件可以根据具体需求和可用的技术选择进行设计和实现。
