解析MOS管高频小信号弱反型及通用型工作特性

弱反型

弱反型时唯一重要的本征电容Cgb已在8.3节中讨论过了。推导其他一些本征电容的表达式是不值得的。MOS管高频小信号弱反型。对于所有器件(除沟道很长的器之外)来说,这些电容的效应将被非本征电容的效应所淹没。

适用子所有反型区的通用模型

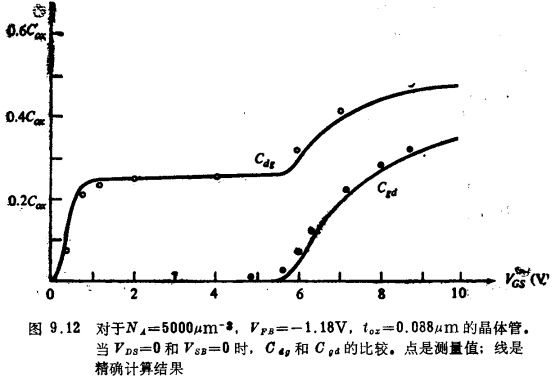

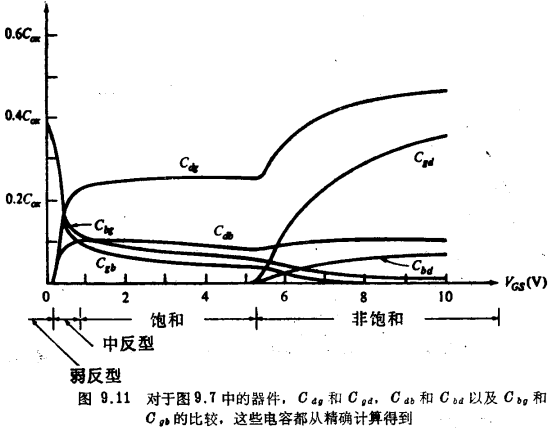

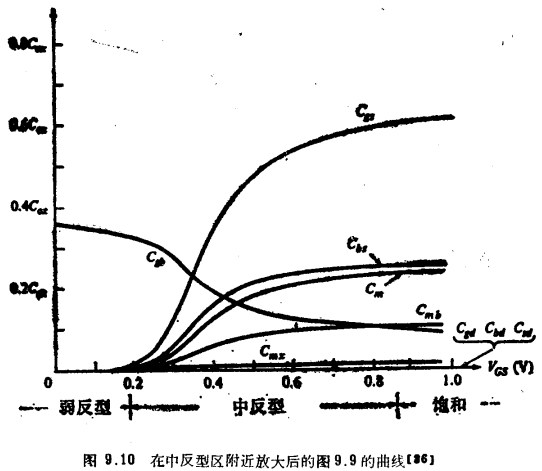

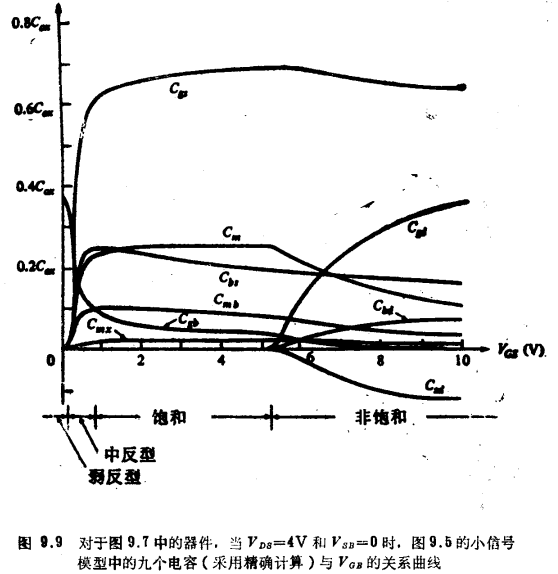

利用7.4.5节中提出的精确的电荷计算而导出的电容与VGS的关系曲线示于图9.9。图中画出了用于图9.5模型中的所有九个电容。MOS管高频小信号弱反型。在中反型区附近,把水平轴放大便成了图9.10。最后,在图9.11中把Cgd和Cdg,Cba和Cdb以及Cgb和Cbg进行了比较。可见,这些电容对中的每一对电容,通常都是互不相等的,和本节由理论所预测的一样。MOS管高频小信号通用型。这些预测与测量结果是一致的。在图9.12中给出了一个例子。MOS管高频小信号通用型。

MOS管高频小信号弱反型,MOS管高频小信号通用型

MOS管高频小信号弱反型,MOS管高频小信号通用型

MOS管高频小信号弱反型,MOS管高频小信号通用型

MOS管高频小信号弱反型,MOS管高频小信号通用型
